建筑设备监控虚实结合一体化实训装置
同立方CubeBox-E-Ⅱ型建筑设备监控虚实结合一体化实训装置是一款集3D资源学习、虚拟仿真训练、DDC编程与上位机组态监控于一体的综合性实训装置，适用于建筑电气与智能化、建筑智能化工程技术等专业主干课程的理论教学与实践教学，采用虚实结合模式，将虚拟场景与实际控制器进行信号连通，满足系统信号的控制与反馈，培养学生在点位设计、接线、编程、集成、开发、调试、运行、检修及维护等方面的专业技术能力。
产品结构

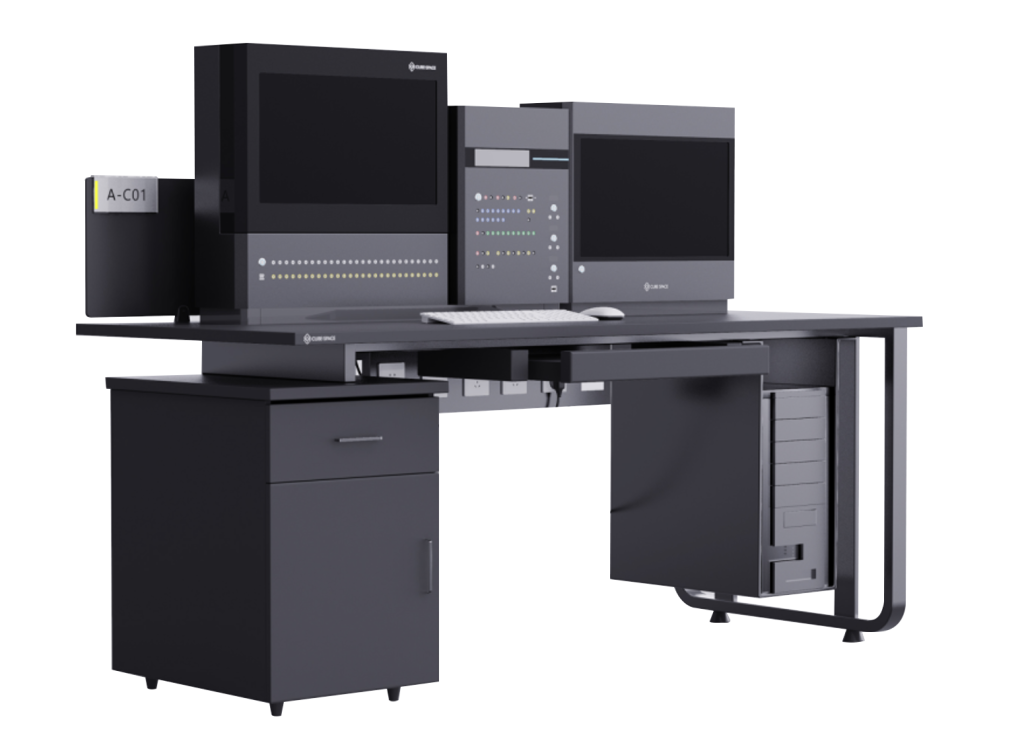

物理结构
采用虚实结合模式，具备不少于8个虚拟仿真应用场景以供学生进行仿真训练，同时DDC控制器与虚拟仿真软件通过SuperIO信号处理模块可以进行信号的监测与控制。
软件结构
产品软件部分采用C/S（客户端/服务器）架构。系统具有稳定性和灵活性，适用于局域网，安全性高。
软件功能
- 支持多种虚拟仿真场景
- 采用虚实结合模式
- 支持多种品牌的真实DDC通讯
- 支持DDC编程功能
- 支持仿真软件内部进行点位分配
- 支持上位机组态监控
- 支持多种控制模式
实训项目
空调新风系统的仿真控制实验、空调回风系统的仿真控制实验、空调水系统的仿真控制实验
- 空调系统的结构与原理的认识实验
- 机电设备及传感器设备的认识实验（3D模型、功能描述、安装接线）
- DDC设备的认识实验
- 开关量设备单点控制与反馈实验：送风机、排风机、冷水机组、冷却塔、水泵、电动蝶阀、电磁阀等的控制、状态传输实验；水流开关、液位开关、压差开关、防冻开关等的状态反馈实验
- 模拟量设备的控制与反馈实验：电动调节阀（冷水、热水）、风阀驱动器（新风、回风、排风）的开度控制及状态传输实验；温度传感器（室内、风管）、湿度传感器、液位传感器
- 空调风系统（新风、回风、排风）点位设计
- 空调水系统（冷水、热水）点位设计
- 空调风系统考工系统实验
- 空调水系统考工系统实验
- DDC编程与虚拟场景联动实验
- DDC的组态监控实验
给水系统的仿真控制实验、排水系统的仿真控制实验
- 给排水系统的结构与原理的认识实验
- 给排水设备及传感器设备的认识实验（3D模型、功能描述、安装接线）
- DDC设备的认识实验
- 开关量设备单点控制与反馈实验
- 模拟量设备的控制与反馈实验
- 给水系统点位设计实验
- 排水系统点位设计实验
- 给排水系统考工系统实验
- DDC编程与虚拟场景联动实验
- DDC的组态监控实验
电梯监控系统的仿真控制实验
- 电梯系统的结构与原理的认识实验
- DDC设备的认识实验
- 开关量设备单点控制与反馈实验
- 电梯系统点位设计实验
- 电梯系统考工系统实验
- DDC编程与虚拟场景联动实验
- DDC的组态监控实验
照明监控系统的仿真控制实验
- 照明系统的结构与原理的认识实验
- 照明多个场景的认识实验
- DDC设备的认识实验
- 开关量设备单点控制与反馈实验
- 模拟量设备的控制与反馈实验
- 照明监控系统点位设计实验
- 照明监控系统考工系统实验
- DDC编程与虚拟场景联动实验
- DDC的组态监控实验
供配电系统的仿真控制实验
- 配电系统的结构与原理的认识实验
- DDC设备的认识实验
- 开关量设备单点控制与反馈实验
- 模拟量设备的控制与反馈实验
- 配电监控系统点位设计实验
- 配电监控系统考工系统实验
- DDC编程与虚拟场景联动
- DDC的组态监控实验
产品优势
实训装置是学生实操、院校实践教学改革的核心载体，当下多数院校实训设备老旧、功能单一，与行业实际脱节，大幅拉低实训教学质量。
同立方建筑设备监控虚实一体化实训装置依托虚实交互设计，可破解传统实训痛点：实训场景匮乏、实操名额有限、硬件调试复原困难、耗材损耗大、设备易损坏、存在安全隐患、设备更新滞后等问题。
设备以锤炼学生实操与编程能力为核心，贴合建筑设备监控行业技术发展，侧重培育学生职业素养与工程问题处理能力。 产品采用以虚辅实模式，在传统接线、编程调试之外增设虚拟场景训练，调动学生学习主动性；硬件搭载短路、过压、漏电多重防护，延长设备使用寿命；配套多类仿真场景，帮助学生熟悉不同工况下监控系统应用；同时支持教师按需定制新增虚拟场景，拓展性强。
