机电一体化综合实训虚拟仿真教学软件

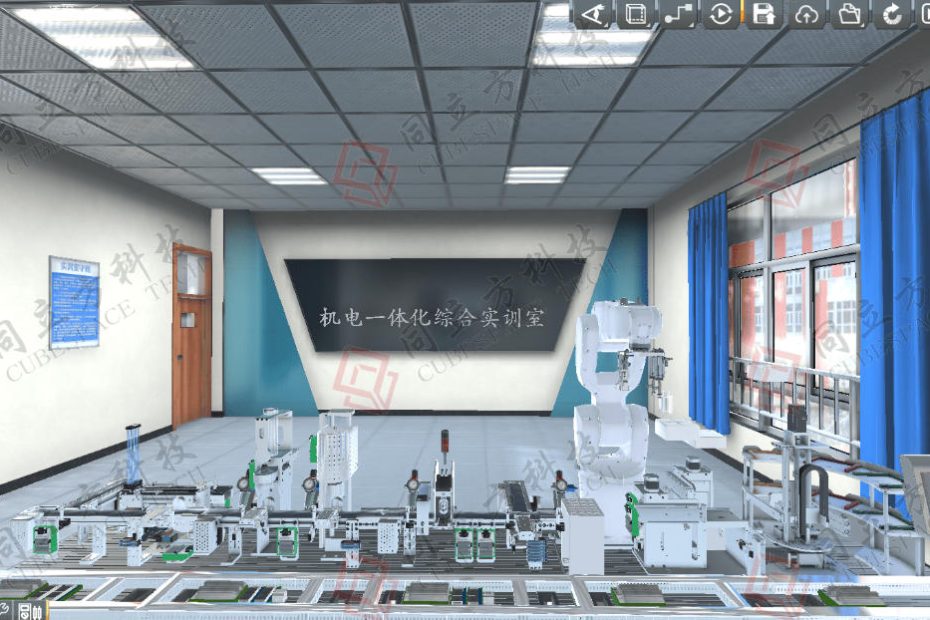

软件集3D资源学习、机械安装与调试、电气线路设计、气动线路设计、PLC控制器编程与调试、工业机器人编程与调试、触摸屏组态与调试、变频器应用调试、传感器应用调试、气动元件应用调试、机电设备故障分析与排除等内容于一体，旨在培养学生在设备认知、机械装配、点位分配设计、接线、编程、集成、开发、调试、运行、检修及维护等方面的专业技术能力。

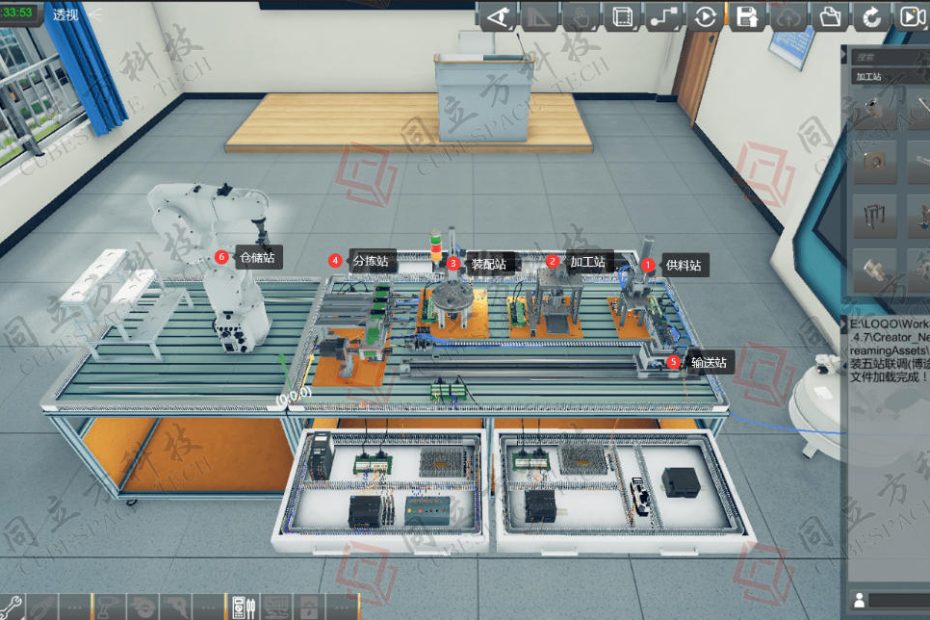

软件集3D资源认知学习、产线装调技术虚拟仿真训练于一体，旨在培养学生在设备及结构认知、系统设计、机械装配、线路设计、气路装配、工具使用、仪表测量、设备调试、PLC编程调试、工业机器人编程调试及运行与维护等方面的专业技术能力。

系统以真实220kV光伏升压站为依据，采用虚拟仿真技术对设备进行仿真建模，对系统运行进行仿真，建立完整的光伏升压站场景，包括主控室、高压室、变压器、断路器、隔离开关、互感器、电容器组等部分，使学生直观的了解光伏升压站设备的布局和设备间的连接关系。对升压站运行监视、倒闸操作、巡视检查等内容进行仿真，为教学提供认知学习、操作练习、考核评价等功能。

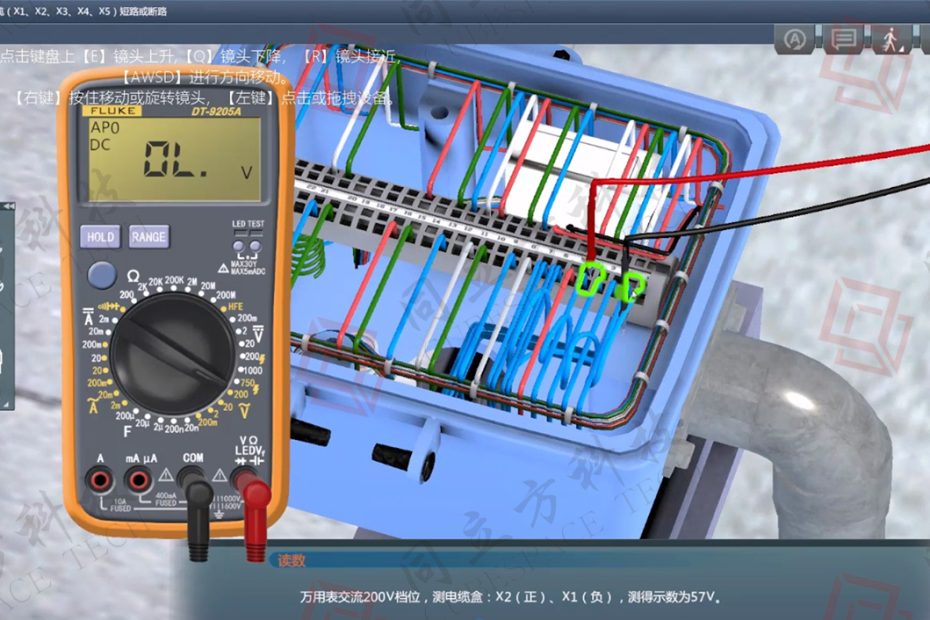

以 ZD(J)9型号的电动转辙机为开发蓝本，通过三维虚拟仿真技术模拟现场线路场景，模拟信号工真实作业环境：包括轨道线路环境，转辙机的安装操作，转辙机的结构拆装，转辙机的维护保养操作，通过在3D实景线路漫游，结合虚拟仿真综合教学平台，集理论认知学习、虚拟仿真训练、过程评价考核于一体，针对电务信号岗位专业技能的学习，培养学生转辙机的设备认知、设备检查、控制接线、操作维护、故障处理等多方面的专业技术能力。

采用VR技术，建立建筑全景及周边地形地貌三维数据，各系统设备三维立体图像建模及工作原理三维动态模拟，展示整体城市地铁站（站厅层、站台层、设备用房）的三维信息。并且能够通过互动，实现三维场景各个角度的呈现以及建筑内部的虚拟漫游；并可以展示文字、视频以及3D交互展示等多媒体信息。通过VR头盔和操作手柄，以及VR表现和交互方式，让学生沉浸在仿真场景里，按步骤进行VR模拟操作。

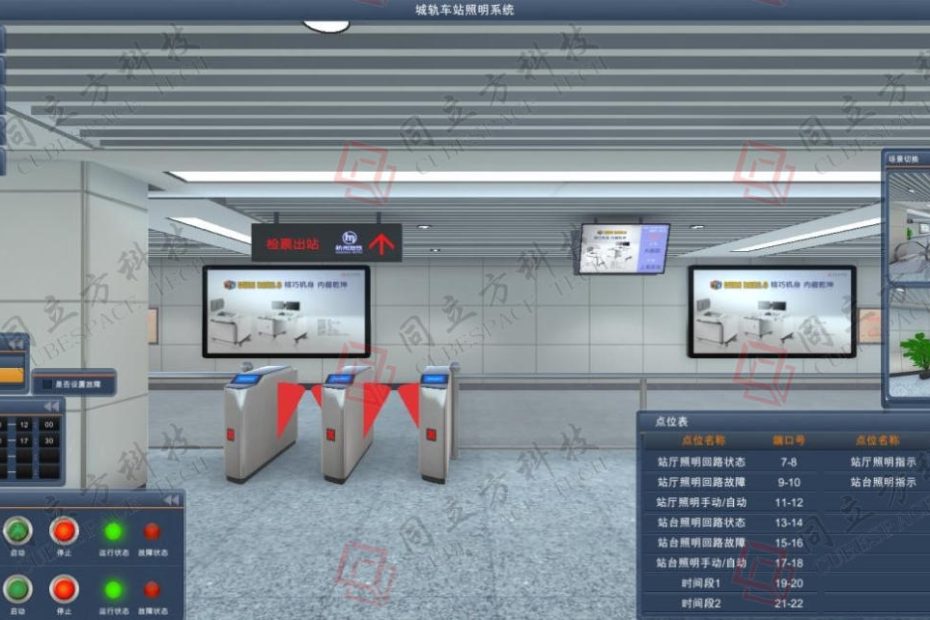

采用虚实结合的模式，含城轨空调系统实训模块、城轨排水系统实训模块、城轨车站照明系统实训模块、城轨车站低压配电系统实训模块、城轨车站垂直梯实训模块，

集3D资源学习、虚拟仿真训练、DDC编程与上位机组态监控于一体的综合性实训装置，旨在培养学生在点位设计、接线、编程、集成、开发、调试、运行、检修及维护等方面的专业技术能力。
